Rilievo di un appartamento: quali misure ed elaborati servono prima di progettare

Che cosa va misurato prima di progettare

Lunghezza e larghezza delle stanze sono una parte del lavoro. Occorre rappresentare posizione e spessore delle pareti accessibili, aperture, nicchie, pilastri visibili, soglie, dislivelli e ingombri fissi. Le diagonali e altri controlli geometrici aiutano a verificare la forma degli ambienti; non bisogna presumere che ogni angolo sia retto.

Le altezze sono altrettanto importanti: soffitti, travi ribassate, controsoffitti, davanzali, architravi e gradini possono condizionare passaggi, arredi e impianti. In un appartamento con sottotetto o livelli sfalsati, le quote vanno collegate tra loro mediante un riferimento riconoscibile. Misurare ogni vano come un’isola rende difficile coordinare il progetto.

Si annotano inoltre le presenze impiantistiche osservabili: radiatori, quadri, terminali, contatori, apparecchi e punti di adduzione o scarico accessibili. Questa ricognizione descrive ciò che è visibile; i percorsi nascosti richiedono documenti, verifiche o indagini dedicate. Le fotografie aiutano a ritrovare il contesto delle misure senza attribuire alla sola immagine informazioni che non contiene.

Piante, sezioni e modelli: che cosa dovrebbe ricevere il cliente

La consegna va concordata nell’incarico. Per una ristrutturazione interna possono servire una pianta quotata, sezioni nei punti significativi e un rapporto sintetico sui limiti del rilievo. Un intervento su più piani può richiedere anche prospetti, un modello e l’integrazione con parti comuni o copertura. Il pacchetto dipende dalle attività successive.

Un PDF permette di consultare le tavole; un file modificabile può servire al progettista o a un altro professionista. L’eventuale consegna dei dati acquisiti e dei formati aperti o proprietari si definisce prima del sopralluogo. Dire soltanto “rilievo completo” lascia troppe interpretazioni.

Laser scanner, misure dirette e fotografie: strumenti da coordinare

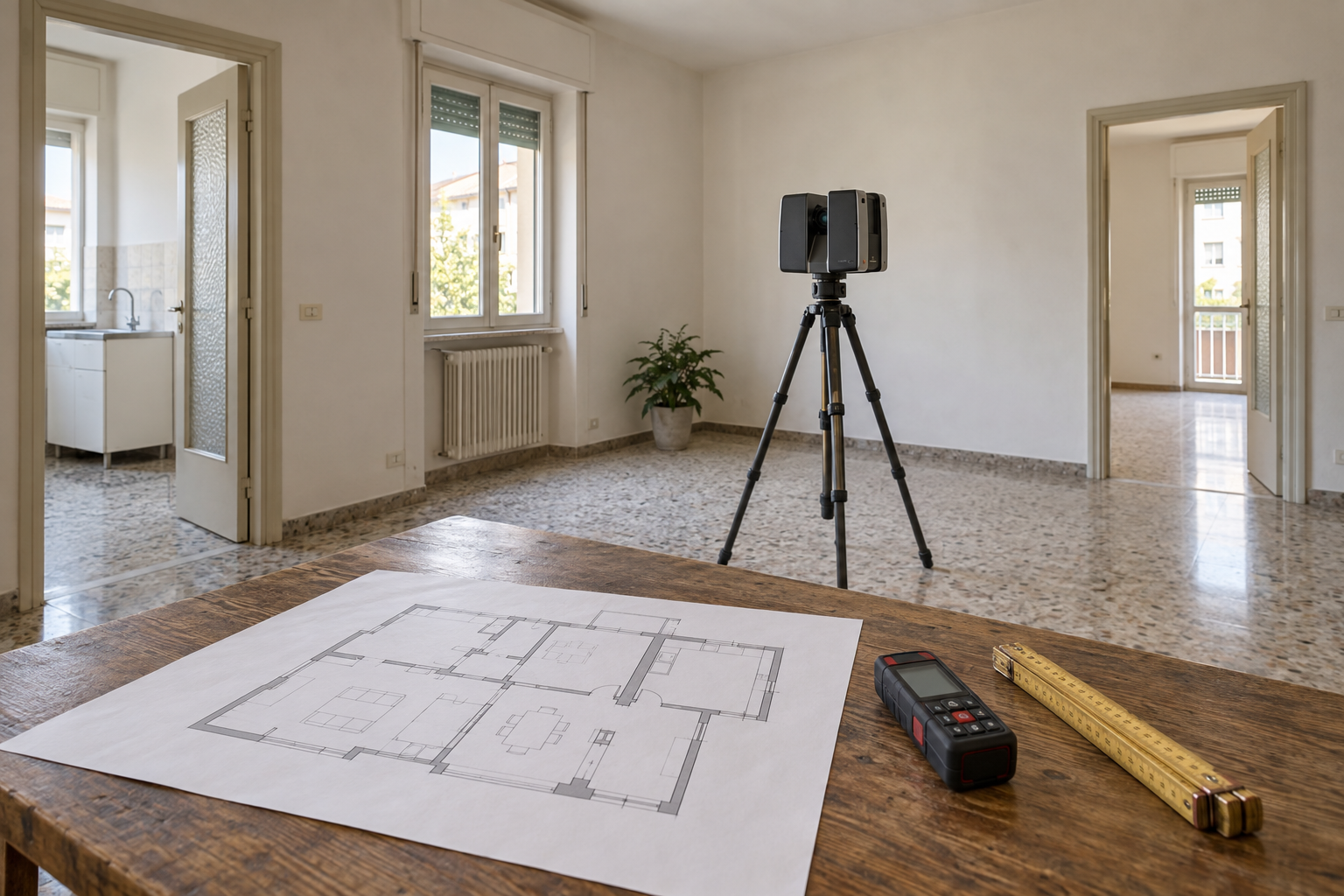

Il laser scanner acquisisce molti punti delle superfici osservabili e può aiutare a documentare geometrie articolate. Le misure dirette sono utili per controlli e dettagli mirati. La fotogrammetria ricava informazioni geometriche da immagini acquisite e elaborate con un metodo adeguato. La scelta dipende da spazi, accessibilità, finiture e risultato richiesto.

Le indicazioni tecniche di Historic England sui rilievi geospaziali distinguono acquisizione, controlli e prodotti finali. È un riferimento metodologico per il patrimonio costruito, non una norma italiana obbligatoria per ogni appartamento. Il principio utile al committente è definire prima l’uso del dato e la qualità necessaria.

La nuvola di punti rappresenta coordinate di superfici campionate. Trasformarla in una pianta o in un modello richiede scelte di interpretazione e restituzione. Un modello può semplificare irregolarità reali: il livello di semplificazione deve essere compatibile con il progetto e dichiarato.

Quanto è preciso un rilievo?

La risposta deve riferirsi al lavoro consegnato, non soltanto alla scheda commerciale dello strumento. Influiscono metodo di acquisizione, posizioni di misura, collegamento dei dati, superfici, controlli e restituzione. Una quota visualizzata con molti decimali non dimostra, da sola, un’accuratezza equivalente.

Per questo il preventivo dovrebbe indicare finalità e requisiti di accuratezza, con eventuali verifiche specifiche per i punti critici. Il rilievo generale di progetto non esclude un controllo dedicato prima della produzione di un serramento o di un arredo su misura, soprattutto se nel frattempo sono cambiate finiture o geometrie.

Specchi, vetri, mobili, rivestimenti e locali chiusi possono impedire o rendere problematica l’osservazione. Un elaborato utile segnala questi limiti, così chi progetta sa dove il dato è stato misurato e dove occorre tornare a verificare.

Rilievo, catasto e regolarità edilizia: come si collegano

Il rilievo descrive lo stato di fatto alla data del sopralluogo. La planimetria catastale rappresenta l’unità nei documenti del catasto e va esaminata per il suo scopo. I titoli edilizi e gli altri atti pertinenti servono alla ricostruzione dello stato legittimo secondo l’articolo 9-bis del D.P.R. 380/2001.

Il confronto tra questi elementi è un’attività ulteriore rispetto alla sola misurazione. Se vuoi una verifica di regolarità, deve essere compresa nell’incarico insieme alla ricerca documentale necessaria. Copiare la planimetria esistente non equivale a rilevare; ottenere un bel modello tridimensionale non dimostra che ogni trasformazione sia autorizzata.

Nel caso di spazi sotto la copertura, è utile leggere anche Sottotetto abitabile, agibile o accessorio?: le misure aiutano a valutare i requisiti, ma devono essere collegate alla destinazione assentita.

Che cosa il rilievo geometrico non può stabilire da solo

Lo spessore apparente di una parete non basta a dichiararla demolibile. La posizione di una fessura non ne identifica automaticamente la causa. La forma di una trave non rivela tutte le armature o la qualità del materiale.

Quando sono coinvolte le strutture, il quadro conoscitivo segue gli approfondimenti pertinenti: le NTC 2018, nel capitolo sulle costruzioni esistenti, distinguono analisi storico-critica, rilievo e caratterizzazione dei materiali. Il rilievo geometrico è una componente del percorso, non una verifica di sicurezza strutturale completa.

Analogamente, una fotografia di un impianto non certifica la sua conformità e una macchia non permette da sola una diagnosi dell’umidità. Registrare un indizio serve a scegliere l’approfondimento corretto, mantenendo distinguibili osservazione e conclusione tecnica.

Come richiedere un preventivo confrontabile

Comunica ubicazione, superficie indicativa, numero di livelli, presenza di sottotetti o pertinenze, disponibilità dei documenti e obiettivo dei lavori. Segnala locali occupati, parti non accessibili e necessità di coordinamento con amministratore o altri proprietari. Un paio di immagini può aiutare a capire la complessità, senza sostituire la valutazione del tecnico.

Chiedi che l’offerta precisi aree comprese, elaborati, formati, controlli, tempi concordati ed eventuali integrazioni. Ricerca dei titoli, verifica urbanistica, indagini strutturali e progettazione vanno riconoscibili come attività specifiche. Il valore si valuta anche da quanto la consegna rende più solide le decisioni successive.

Domande frequenti

Se ho già una pianta catastale, serve un sopralluogo?

Per progettare sullo stato reale occorre verificare misure e condizioni attuali. La pianta esistente è un documento di partenza, non garantisce tutti i dati necessari.

Il laser scanner è sempre indispensabile?

No. La tecnica si sceglie secondo geometria, obiettivo, accessibilità ed elaborati. Possono essere opportuni metodi integrati.

Riceverò automaticamente un modello BIM?

No. Modellazione, informazioni associate e formati devono essere previsti nell’incarico; l’acquisizione dei punti non genera da sola quel servizio.

Quanto tempo e quanto denaro occorrono?

Dipende da estensione, complessità, accessibilità, dettaglio e consegne. Un importo o una durata attendibili richiedono queste informazioni.

Il rilievo consente subito di iniziare le demolizioni?

No. Prima delle opere vanno completate le verifiche, il progetto e gli adempimenti necessari per l’intervento specifico.

Fonti ufficiali e riferimenti tecnici

• Historic England — Geospatial Survey Specifications for Cultural Heritage, quarta edizione
• Normattiva — D.P.R. 380/2001, articolo 9-bis
• Agenzia delle Entrate — guida all’acquisto della casa e verifiche catastali
• Gazzetta Ufficiale — D.M. 17 gennaio 2018, Norme tecniche per le costruzioni, capitolo 8
