Campi elettromagnetici e rilievo laser vicino all’alta tensione: metodo, limiti e sicurezza

Tre valutazioni diverse, un’unica strategia di sicurezza

Il campo elettrico a 50 Hz dipende principalmente dalla tensione, dalla geometria dei conduttori, dalla loro altezza e dagli schermi presenti. È facilmente perturbato da edifici, recinzioni, vegetazione, veicoli e dallo stesso corpo dell’operatore. Il campo magnetico dipende invece soprattutto dalle correnti nei conduttori, dalla disposizione e dallo sbilanciamento delle fasi; attraversa in larga misura i comuni materiali da costruzione e varia con il carico.

Questi campi possono produrre effetti diretti sull’organismo, ma anche effetti indiretti: tensioni e correnti su oggetti conduttori, correnti di contatto, interferenze con dispositivi elettronici o medici, scintille e inneschi in atmosfere infiammabili. Separatamente, una distanza insufficiente da una parte attiva può consentire un arco elettrico anche senza contatto. Una misura di campo “bassa” non dimostra quindi che l’avvicinamento sia sicuro; allo stesso modo, una distanza geometrica conforme non dimostra automaticamente il rispetto dei limiti di esposizione.

Quadro normativo: popolazione, lavoratori e prossimità elettrica

Per la popolazione, la Legge 22 febbraio 2001, n. 36 costituisce la legge quadro. Il DPCM 8 luglio 2003, applicabile ai campi a 50 Hz generati dagli elettrodotti, stabilisce:

• limite di esposizione: 5 kV/m per il campo elettrico e 100 µT per l’induzione magnetica, come valori efficaci;
• valore di attenzione: 10 µT per l’induzione magnetica, come mediana nelle 24 ore nelle normali condizioni di esercizio, negli ambienti abitativi, scolastici, nelle aree gioco e nei luoghi con permanenza non inferiore a quattro ore giornaliere;
• obiettivo di qualità: 3 µT, ancora come mediana nelle 24 ore nelle normali condizioni di esercizio, per le nuove progettazioni richiamate dal decreto.

Questi valori non vanno applicati meccanicamente ai lavoratori esposti per ragioni professionali. Per loro valgono il Titolo VIII, Capo IV, del D.Lgs. 81/2008 e l’Allegato XXXVI, aggiornati dal D.Lgs. 1 agosto 2016, n. 159, che recepisce la Direttiva 2013/35/UE. La valutazione deve considerare valori limite di esposizione e valori di azione, effetti diretti ed effetti indiretti, lavoratori particolarmente sensibili e possibili interferenze con dispositivi medici.

Per i lavori non elettrici in prossimità di parti attive non protette o non sufficientemente protette, l’art. 83 del D.Lgs. 81/2008 richiama le distanze dell’Allegato IX: 3 m fino a 1 kV; 3,5 m oltre 1 e fino a 30 kV; 5 m oltre 30 e fino a 132 kV; 7 m oltre 132 kV. Sono distanze rispetto alle parti attive, considerate insieme all’ingombro di persone, attrezzature e materiali. Il testo consente di operare a distanze inferiori soltanto con disposizioni organizzative e procedurali idonee a proteggere i lavoratori: non è una deroga informale. Il testo coordinato dell’Ispettorato Nazionale del Lavoro è un utile riferimento aggiornato.

Misura dei campi elettrici e magnetici a 50 Hz

Una campagna attendibile parte da un piano di misura, non dall’accensione dello strumento. Occorre definire sorgenti, tensioni nominali, correnti e configurazione delle fasi, scenari di carico, aree accessibili, tempi di permanenza, quote di misura, presenza di schermature e gruppi sensibili. Per il campo magnetico, un dato istantaneo è spesso insufficiente: deve essere correlato alla corrente della linea e, quando richiesto, a un monitoraggio temporale coerente con la grandezza normativa.

La strumentazione tipica comprende una sonda isotropica triassiale per l’induzione magnetica a bassa frequenza e una sonda per il campo elettrico con risposta adeguata a 50 Hz. Devono essere noti intervallo di misura, linearità, isotropia, risposta in frequenza, rumore, sovraccarico e stato di taratura. Il DPCM richiama la Guida CEI 211-6 e i successivi aggiornamenti per scelta degli strumenti ed esecuzione delle misure tra 0 Hz e 10 kHz.

La sonda magnetica va posizionata senza introdurre masse ferromagnetiche significative. Nella misura del campo elettrico, operatore, treppiede, cavi e collegamenti a terra possono alterare sensibilmente il risultato: servono configurazioni e distanze coerenti con la procedura prescelta. Per ogni punto si registrano coordinate, quota, orientamento, data e ora, condizioni meteorologiche rilevanti, assetto dell’impianto, corrente disponibile e fotografie di contesto. Devono essere eseguiti controlli prima e dopo la sessione e annotate eventuali anomalie.

Incertezza e qualità del dato

Un risultato tecnico non è soltanto “E = …” o “B = …”. Il rapporto deve indicare misurando, metodo, condizioni operative e incertezza. Il bilancio può includere taratura, risoluzione e rumore, isotropia, risposta in frequenza, non uniformità spaziale, ripetibilità, posizionamento, perturbazione dell’operatore e variabilità temporale del carico. Le componenti vengono combinate in un’incertezza standard e, quando appropriato, riportate come incertezza estesa con fattore di copertura dichiarato. La regola decisionale usata per il confronto con un limite deve essere esplicita, soprattutto vicino alla soglia.

Tensioni e correnti indotte sugli apparati metallici

Una recinzione, una tubazione, una passerella, un ponteggio o un lungo elemento metallico parallelo alla linea può accoppiarsi con il sistema elettrico in tre modi:

• capacitivo, per effetto del campo elettrico e delle capacità verso i conduttori e verso terra;
• induttivo, quando il flusso magnetico concatenato con un circuito o un conduttore lungo genera una forza elettromotrice;
• conduttivo, tramite il terreno e gli impianti di terra, soprattutto durante guasti e correnti elevate.

La conseguenza può essere una differenza di potenziale tra due oggetti simultaneamente accessibili o tra oggetto e suolo, con corrente di contatto al momento della presa o una scarica al primo avvicinamento. La valutazione considera lunghezza e orientamento, distanza e parallelismo, continuità elettrica, punti di messa a terra, resistività del terreno, condizioni ordinarie e di guasto. Per le tubazioni metalliche, la CEI EN 50443 tratta procedure, accoppiamenti e condizioni da considerare nell’interferenza con sistemi ad alta tensione in corrente alternata.

Le misure di potenziale e corrente di contatto vanno progettate ed eseguite da personale competente con strumenti e reti di misura appropriati. Collegare improvvisamente un conduttore “per verificare” può chiudere un circuito pericoloso. Collegamenti equipotenziali, messe a terra temporanee, interruzioni isolanti e limitazioni di accesso sono misure da dimensionare: un collegamento a terra improvvisato può creare percorsi di corrente, trasferire potenziali o alterare la protezione catodica.

Arco elettrico: la distanza è un requisito dinamico

L’arco elettrico può innescarsi quando il campo locale supera la tenuta del mezzo isolante. La tensione nominale è solo uno dei parametri: contano sovratensioni, geometria e raggio di curvatura, umidità, pressione, contaminazione, movimento dell’operatore, oscillazione dei conduttori e oggetti lunghi movimentati. Un treppiede, un’asta, una palina GNSS o lo scanner stesso ampliano l’ingombro da considerare.

Le distanze dell’Allegato IX sono riferimenti legali minimi per i lavori non elettrici in prossimità, non un calcolo della distanza di innesco dell’arco e non una “zona libera” universale. Il piano di lavoro deve considerare la posizione più sfavorevole raggiungibile dall’intero sistema persona–attrezzatura, includere errori di posizionamento e movimenti imprevisti, delimitare le aree e stabilire sorveglianza, comunicazioni e arresto delle operazioni. Se la sicurezza dipende da disalimentazione, protezione o messa a terra, tali condizioni devono essere formalmente concordate e verificate con il gestore.

Rilievo laser 3D: geometrie e distanze senza avvicinarsi

Uno scanner laser terrestre misura direzioni e distanze mediante tempo di volo o differenza di fase e genera una nuvola di punti. Installato in postazioni preventivamente validate, consente di ricostruire conduttori, isolatori, portali, recinzioni, edifici e quote del terreno restando fuori dalle zone interdette. Più scansioni registrate su target o punti di controllo riducono le occlusioni e permettono di verificare le distanze tridimensionali, non soltanto quelle apparenti in fotografia.

La procedura dovrebbe includere:

1. ricognizione documentale e definizione delle zone accessibili con il responsabile dell’impianto;
2. rete di inquadramento e punti di controllo indipendenti, eventualmente rilevati con stazione totale o GNSS dove appropriato;
3. scansioni ridondanti da postazioni sicure, evitando traiettorie di spostamento che attraversino aree vietate;
4. registrazione delle nuvole con residui controllati e verifica su punti non usati nell’allineamento;
5. classificazione degli oggetti e calcolo della distanza minima 3D tra superfici, includendo l’incertezza del rilievo;
6. elaborati tracciabili: nuvola, sezioni, profili, ortoimmagini, coordinate, sistema di riferimento e rapporto di controllo.

Le principali fonti d’incertezza sono precisione del distanziometro, risoluzione angolare, inclinazione, centramento, registrazione, georeferenziazione, riflettività e angolo d’incidenza delle superfici, condizioni atmosferiche, vibrazioni, occlusioni e individuazione manuale del conduttore. I cavi possono risultare sottili, discontinui o mossi dal vento; perciò la distanza critica va accompagnata da una tolleranza e verificata su scansioni ridondanti.

Ciò che il laser non può dire

La nuvola di punti non misura tensione, corrente, fase, stato di energizzazione, campo elettrico, induzione magnetica, potenziale di contatto o energia incidente di un arco. Non vede le condizioni di guasto e non prevede automaticamente freccia massima, oscillazione e dilatazione dei conduttori. La distanza acquisita in un istante non sostituisce i dati del gestore né l’inviluppo delle condizioni di esercizio. Il laser riduce l’esposizione geometrica dell’operatore; non trasforma un’area elettrica in un’area sicura.

Metodologia integrata consigliata

1. Raccogliere i dati: schema, tensione, correnti e carichi, geometria, terre, condizioni di guasto, aree e tempi di permanenza.
2. Separare i quesiti: conformità per la popolazione, esposizione professionale, effetti indiretti e rischio di prossimità.
3. Pianificare la sicurezza: permessi, referente del gestore, zone, distanze, meteo, vie di accesso, emergenza e limite di ingombro delle attrezzature.
4. Rilevare la geometria: scanner da postazioni sicure, controlli indipendenti e incertezza sulle distanze minime.
5. Misurare i campi: mappa spaziale di E e B e, quando necessario, monitoraggio temporale correlato al carico.
6. Valutare le masse metalliche: modelli di accoppiamento, tensioni di contatto, terre ed eventuali misure specialistiche.
7. Integrare i risultati: un unico modello 3D può localizzare misure, volumi di rispetto e oggetti interferiti, mantenendo distinte le regole decisionali.

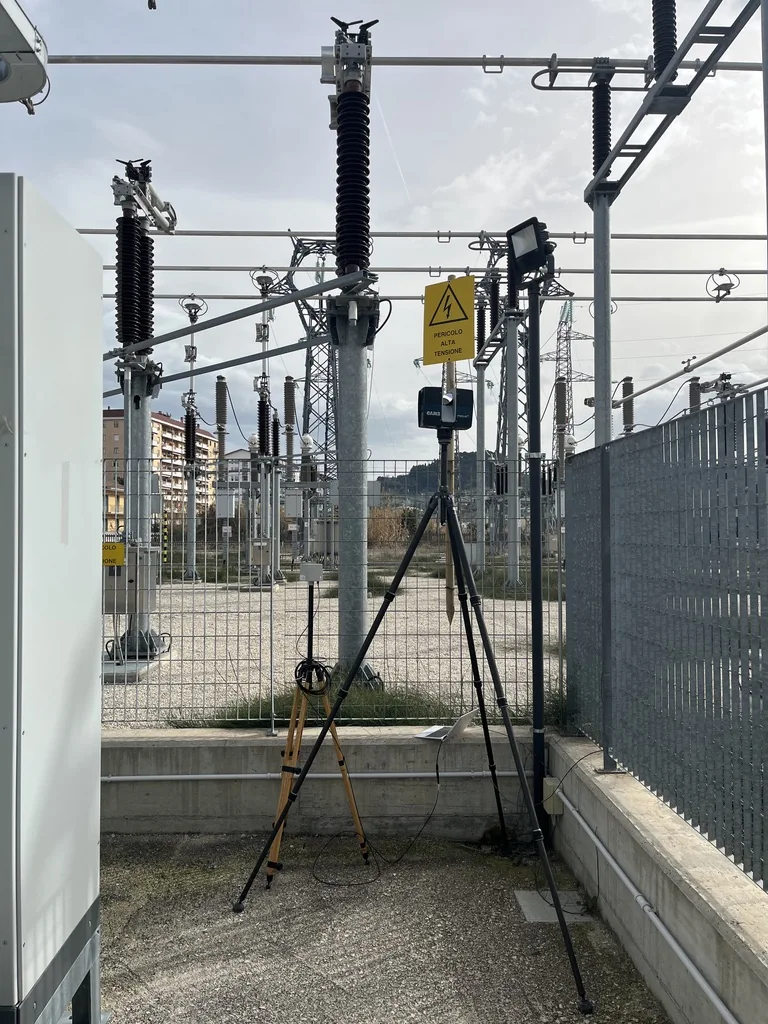

Esempi pratici, senza attribuire valori al sito fotografato

Nuovo edificio vicino a un elettrodotto. Il rilievo laser ricostruisce l’asse dei conduttori e il terreno; i dati di corrente e geometria alimentano il calcolo dell’induzione magnetica; le misure verificano il modello. Il confronto con 3 µT riguarda l’obiettivo di qualità solo nelle condizioni e per le nuove progettazioni previste dal DPCM.

Recinzione metallica parallela alla linea. La geometria 3D quantifica lunghezza, distanza e discontinuità. L’analisi elettrica valuta accoppiamento, messa a terra e potenziali trasferiti. Toccare la recinzione con uno strumento portatile senza procedura non è una prova sicura.

Rilievo di una distanza critica. Lo scanner evita l’uso di una palina vicino ai conduttori, ma la distanza finale comprende incertezza di registrazione, identificazione del cavo e inviluppo di movimento. Se il margine è comparabile con l’incertezza, occorrono dati o misure aggiuntive: non si arrotonda verso la conformità.

Conclusione

La risposta tecnica più solida nasce dall’integrazione di competenze elettriche, metrologiche, topografiche e di sicurezza. Il rilievo laser consente di acquisire geometrie affidabili riducendo l’avvicinamento; le misure a 50 Hz descrivono l’esposizione reale; l’analisi degli accoppiamenti affronta tensioni e correnti indotte; la valutazione di prossimità gestisce arco ed elettrocuzione. Nessuno di questi livelli, da solo, è sufficiente.
